Устройство Балластирующее Полимерно-Контейнерное (УБПК)

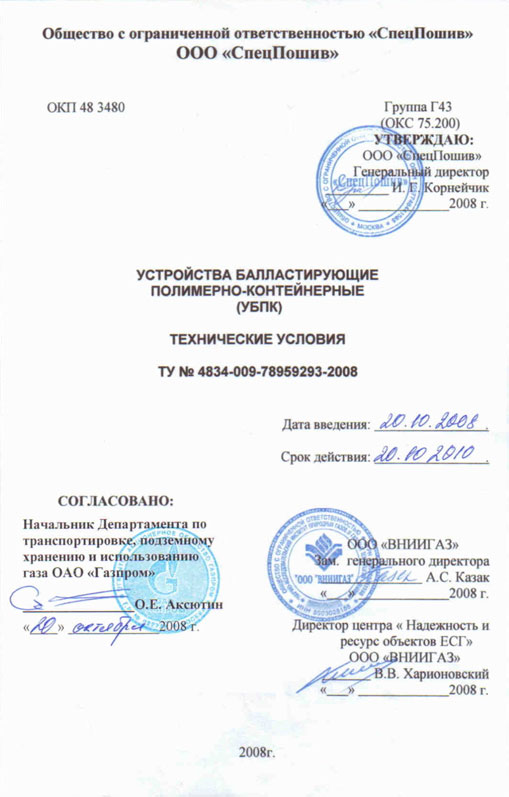

ТУ 4834-009-78959293-2008

Устройство балластирующее полимерно-контейнерное представляет собой навесную рамочную конструкцию с двумя контейнерными емкостями для заполнения их сыпучими наполнителями. УБПК состоит из мягкой части, изготовленной из высокопрочной и долговечной технической ткани методом сшивания на промышленном швейном оборудовании по специальному техническому регламенту, и металлической части - легко сборной рамки оригинальной конструкции.

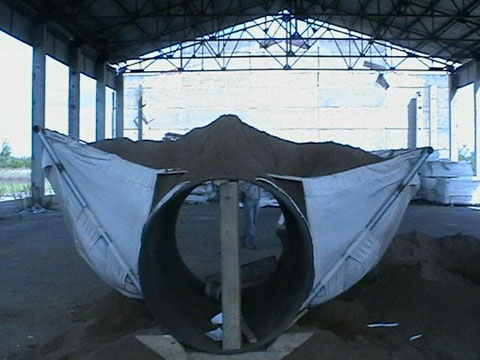

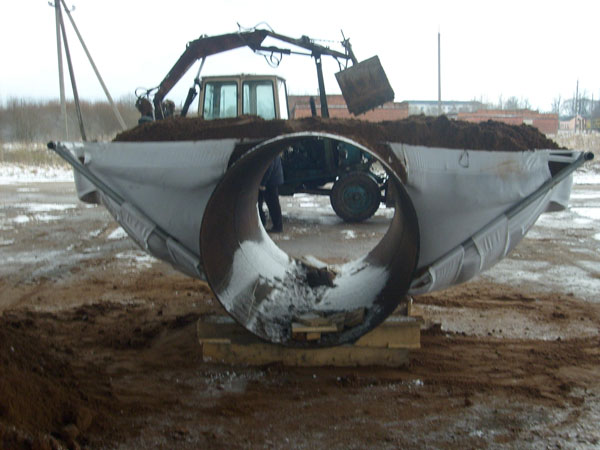

Применяются устройства балластирующие полимерно-контейнерные (УБПК) для балластировки подземных трубопроводов диаметром от 530 до 1420 мм, в т. ч. плавающих в обводненной траншее, а также на болотах при мощности торфяной залежи не более глубины траншеи. Заполняются устройства балластирующие полимерно-контейнерные после монтажа на трубопровод местным грунтом из отвала или привозным минеральным грунтом (песком, гравием).

Емкости балластирующих полимерно-контейнерных устройств изготавливаются из полиэфирной, полиамидной или смесовой (полиамид с полиэфиром) ткани в виде двухобъемной оболочки, состоящей из основы и боковин. К оболочке УБПК пришиваются грузовые ленты, грузовые пояса и поддерживающие петли, в которые при сборке конструкции вставляются элементы распорной рамки. Исполнение текстильной конструкции выполнено таким образом, чтобы в процессе монтажа на трубопровод устройства и после заполнения сыпучими наполнителями, а так же в течении всего срока эксплуатации, исключить контакт распорной рамки устройства УБПК и изолированной поверхности трубопровода.

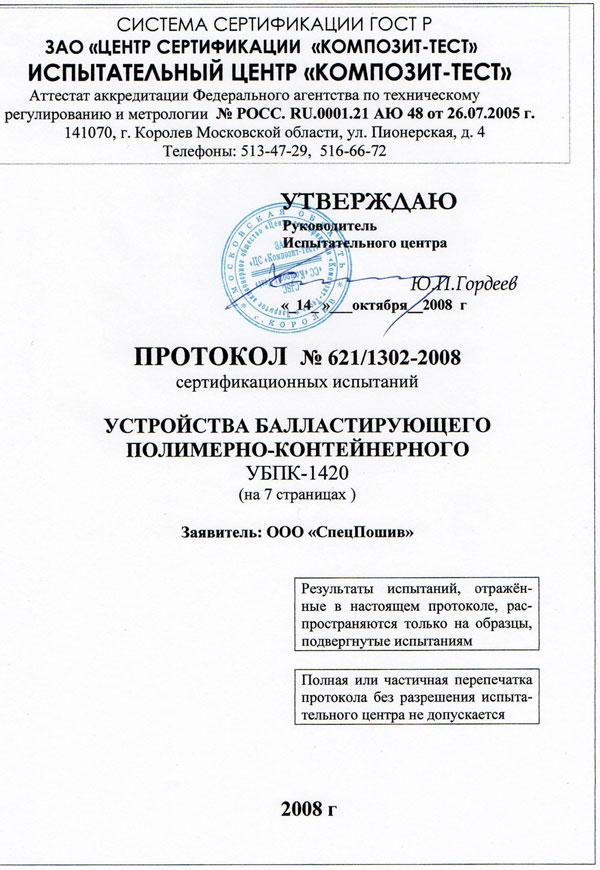

Полимерно-контейнерные балластирующие устройства прошли квалификационные испытания во ВНИИГАЗ на соответствие требованиям ВСН 39-1.9-003-98, Р ГАЗПРОМ "Временные технические требования к средствам балластировки газопроводов". Также успешно пройдены сертификационные испытания в ЗАО "Центр сертификации "КОМПОЗИТ-ТЕСТ"" сертифицированном испытательном центре "КОМПОЗИТ-ТЕСТ".

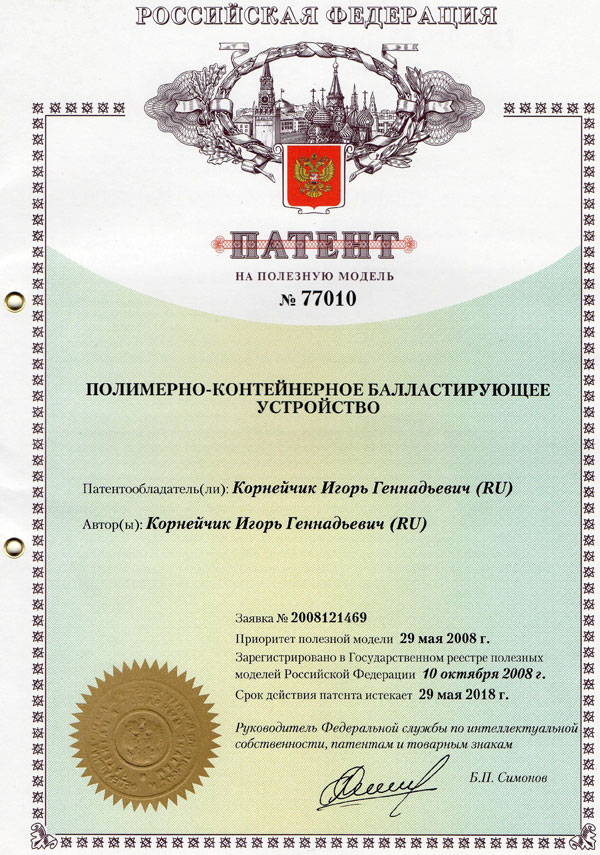

Устройства балластирующие полимерно-контейнерные являются запатентованной продукцией - патент № 77010.

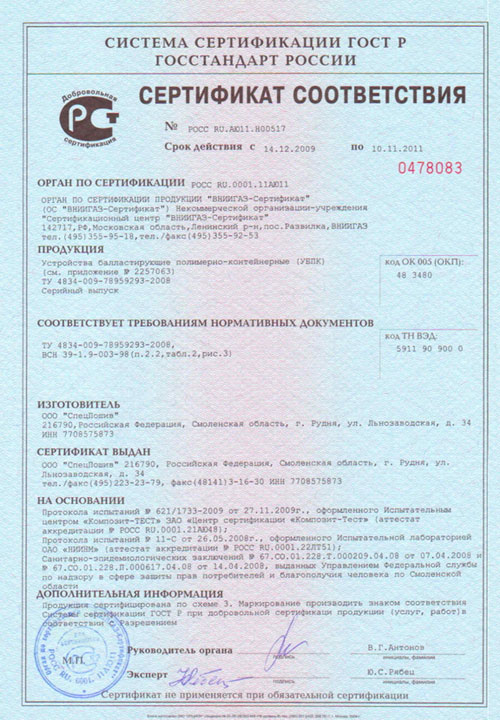

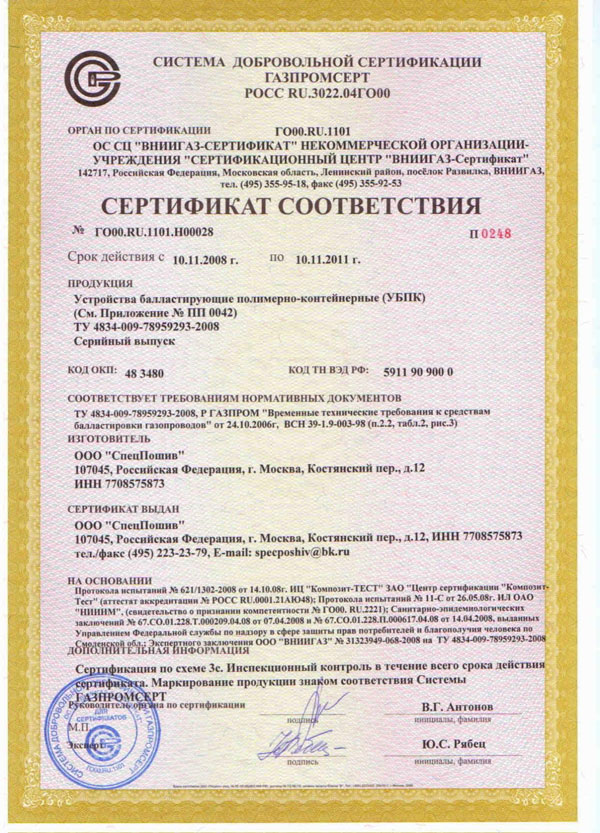

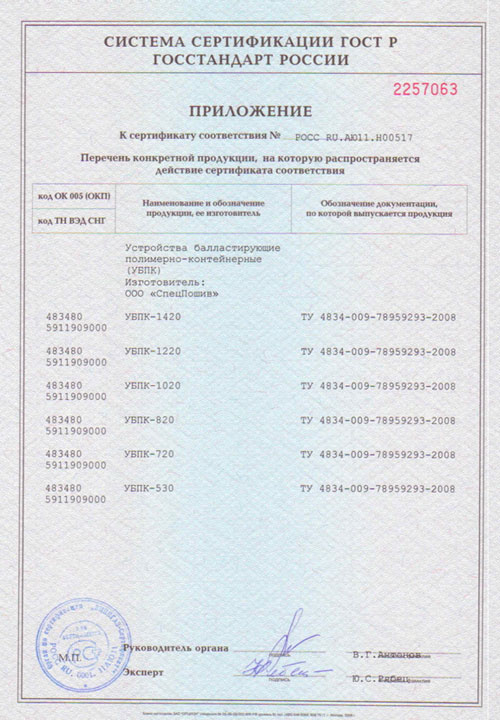

На полимерно-контейнерные балластирующие устройства получены сертификаты ГОСТ Р и ГОССЕРТ.

Технические характеристики представлены в таблице 1 и на рис.1.

Таблица 1

где:
L – длина грузовой ленты (заполненного УБПК);
h – высота заполненного УБПК;
S – длинна стойки рамки;
b – ширина заполненного УБПК (во всех случаях b = 1600±20 мм);

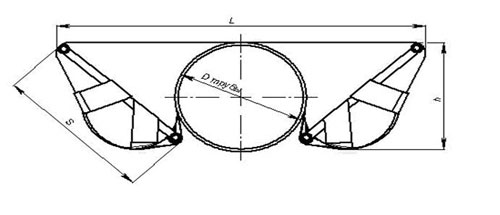

Рис. 1. Устройство балластирующее полимерно-контейнерное

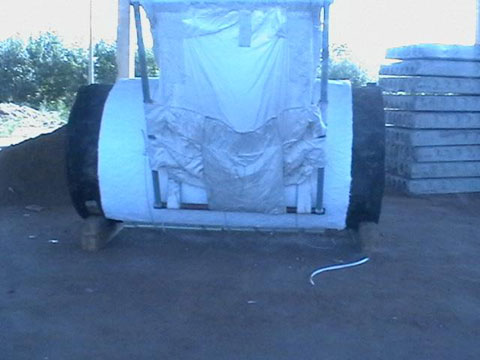

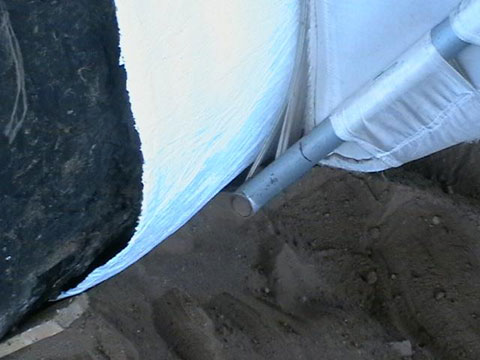

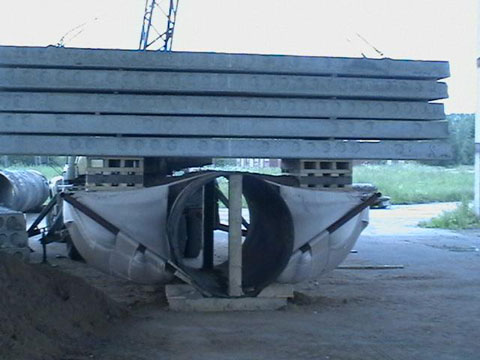

Так же проведены испытания на трубах с теплоизоляционным покрытием.
