Мягкие силовые пояса МСП для утяжелителей УБО, пояса для бетонных утяжелителей, пояса из технической ткани

ТУ 102-300-81

ТУ 8378-004-78959293-2006

Пояса мягкие силовые МСП (соединительные) для сборных железобетонных утяжелителей представляют собой мягкую конструкцию типа петлевой стропы и предназначены для соединения в пару балластирующих устройств - утяжелителей бетонных охватывающего типа (УБО и УБП). МСП изготавливаются из полиамидных или полиэфирных технических тканей, прочность, деформативность, химическая стойкость и долговечность которых обеспечивают возможность использования их в качестве силовых элементов балластирующих конструкций трубопроводов. Пояса из технической ткани производятся согласно ТУ 102-300-81 "Утяжелители сборные железобетонные охватывающего типа УБО".

Мягкие силовые (соединительные) пояса МСП применяются для соединения двух блоков железобетонных утяжелителей УБО, предназначенных для балластировки трубопроводов диаметром от 529 до 1420 мм, проходящих через болота, обводненные участки и поймы рек.

Размеры заготовок мягких силовых (соединительных) поясов МСП

* — Параметр указан для пояса изготавливаемого из ткани.

Рисунок 1. Общий вид МСП, изготовленных из ткани ТК-80 либо ТБГ-360

Рисунок 2. Общий вид МСП, изготовленных из полимерных лент.

Обозначения:
А - длина готового изделия;
Б - ширина готового изделия;
В - длина проушины;
Г - ширина проушины;
Д - накладной шов;
Е - ширина заготовки;
Ж - длина заготовки.

Основные требования при монтаже.

При монтаже утяжелителей обхватывающего типа с применением поясов, основными требованиями являются:

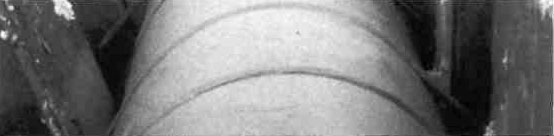

• Пояс не должен быть перекручен при охватывании трубы;
• На поверхности трубы пояс должен лежать плоской лентой, без скручиваний и загибов на торцах.

Мягкие силовые пояса МСП для сборных железобетонных утяжелителей типа УБО, УБО-М и УБП

Мягкие силовые пояса предназначены для использования в качестве связующих элементов (соединительных поясов) сборных железобетонных утяжелителей типа УБО, применяемых при балластировке трубопроводов диаметрами от 530 до 1420 мм.

Для балластировки трубопроводов, располагающихся в зонах с сильно изменяющимися сезонными факторами, используются пояса в качестве одного из компонентов сборных железобетонных утяжелителей типа УБО. Как уже сказано выше, такие системы применяются в качестве балластирующих конструкций для трубопроводов, которые прокладываются в сложных грунтах (где существует вероятность "всплытия" участка магистрали, например, от вешних вод, от талых вод), в том числе на болотах.

Основой для производства поясов являются полиамидные или полиэфирные технические ткани (ленты тканые), обладающие рядом важных эксплуатационных качеств. Прочность таких материалов, их химическая стойкость и долговечность, а также сопротивление на растяжение и разрыв (деформативность) позволяют использовать их в качестве силовых элементов балластирующих конструкций трубопроводов.

Основным регламентирующим документом для мягких силовых поясов являются ТУ 102-300-81 «Утяжелители сборные железобетонные охватывающего типа УБО. Технические условия» Министерства строительства предприятий нефтяной и газовой промышленности, разработанные Всесоюзным научно-исследовательским институтом по строительству магистральных трубопроводов ВНИИСТ.

«Настоящие Технические условия распространяются на утяжелители сборные железобетонные охватывающего типа УБО, предназначенные для балластировки трубопроводов диаметром от 529 до 1420 мм, проходящие через болота, обводненные участки и поймы рек. Требования настоящих технических условий соответствуют требованиям, предъявляемым к продукции первой категории качества.

Утяжелитель типа УБО состоит из двух железобетонных блоков и двух металлических, защищенных изоляционным покрытием, соединительных поясов.

Разрешается применять вместо металлических поясов (ПС) мягкие из синтетических материалов для балластировки трубопроводов, прокладываемых в грунтах, имеющих тенденцию к стабилизации прочностных свойств после разрушения их естественного состояния и эксплуатируемых в условиях воздействия агрессивных почвенных сред с рН ≥5 и температуре не выше +60 ºС с расчетным запасом прочности пояса ≥4, а в вечномерзлых грунтах при рН ≥ 4,7 и температуре не выше +40ºС.

Обозначение утяжелителей состоит из буквенного выражения "УБО" утяжелитель бетонный охватывающий. Обозначение соединительных поясов состоит из букв "ПС" - соединительный пояс».

В разделе 1.2. «Требования к соединительным поясам "СП"» показаны допускаемые к производству конструкции пояса и указаны допускаемые отклонения от проектных размеров соединительных поясов (по длине и ширине).

Описаны основные требования производства силовых поясов:

• 1.2.6. Мягкий силовой пояс изготавливают из прямоугольной заготовки ткани ТБГ по ТУ 6-06-6-67-87 с размерами в зависимости от диаметра балластируемого трубопровода. Масса пояса не более 1250 г.
• 1.2.7. Изготовление пояса производят на промышленной швейной машине классов 23, 48, 87 или аналогичных, позволяющих скрепить используемый материал. Применяемые швейные иглы - №№ 170÷250, швейные нитки № 0÷5.
• 1.2.8. При обрыве швейной нитки концы её связывают и оплавляют. Новую строчку прокладывают выше обрыва на 20÷30 мм, начало и конец строчки должны доходить до среза ткани. Расход швейных ниток на один пояс составляет не более 20 г.

В документе приведены рабочие чертежи мягких силовых поясов и детализировано описание технологии производства поясов для бетонных утяжелителей охватывающего типа УБО.

«Пояс МСП изготавливают из прямоугольной заготовки ткани ТБГ-305 или ТБГ-360 в зависимости от диаметра трубопровода.

Заготовку ткани складывают по схеме и прошивают по всей длине строчкой. Концы полученной ленты накладывают друг на друга, образуя накладной шов с двумя открытыми срезами, и прошивают его, располагая строчки равномерно по всей площади шва.

Полученную кольцевую конструкцию прошивают продольной строчкой, с образованием двух монтажных проушин. Каждую проушину формируют и прошивают строчкой. Вместо прокладки строчки допускается завязывать сформированную проушину веревкой из синтетического материала.

Обрыв швейной нити контролирует и ликвидирует швея. Концы нитей завязывают и оплавляют. При обрыве нити новую строчку прокладывают выше обрыва на 20÷30 мм. Начало и конец строчек при изготовлении накладного шва должны доходить до среза ткани, длина стежка 7÷10 мм, применяемые швейные иглы №170÷250.

Для изготовления накладного шва используют только крученые лавсановые или капроновые нити № 0÷5».

В шестом разделе ТУ 102-300-81 приведены основные требования к монтажу сборных железобетонных утяжелителей охватывающего типа УБО:

• 6.1. Навешивание утяжелителей на трубопровод производится в собранном виде (с закрепленными поясами) посредством специальных траверс.
• 6.2. Перед установкой утяжелителей на трубопровод, под соединительные пояса следует укладывать коврики из двух слоев защитной обертки шириной 500 мм. Длина ковриков должна обеспечивать свисание его концов на 200 мм с обеих сторон ниже горизонтального диаметра трубопровода.
• 6.3. Установку утяжелителей на трубопровод производить осторожно, без рывков и качаний, чтобы исключить возможность повреждения изоляции трубопровода».

Наша компания имеет собственные швейные цеха, где организовано производство мягких силовых поясов для сборных железобетонных утяжелителей в полном соответствии с регламентирующей документацией. Мы предлагать собственную продукцию высокого качества по конкурентным ценам.
